GIS: modulo avanzato: Analisi a criteri multipli

Guida non archeologica disponibile a
http://www.qgistutorials.com/it/docs/3/multi_criteria_overlay.html

1. Aprire il progetto QGIS, come si è venuto a creare dal passaggio precedente
2. Raggruppare i livelli vettoriali (fiumi-lazio, strade-lazio, acque-interne-lazio e insediamenti-imperiali) in un gruppo chiamato Step-1

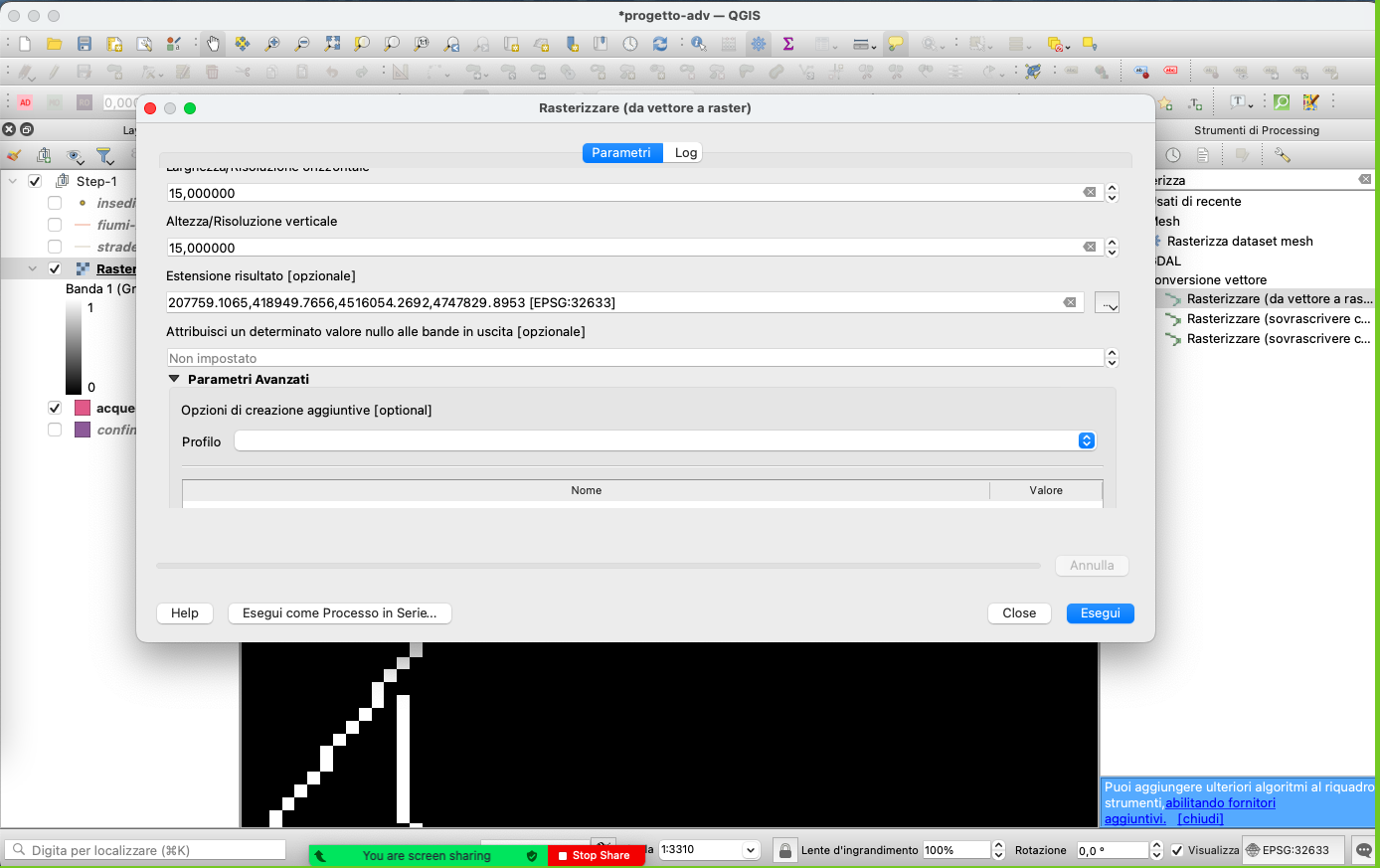

3. Rasterizzare i vettori del gruppo Step-1
   1. Menu Processing > Strumenti
   2. Nel panello che siapre cercare e aprire lo strumento Rasterize (da vettore a raster)
      1. In Parametri selezionare strade-lazio come Layer in ingresso 3. Impostare come valore fissato da scrivere a 1,000000
      2. Impostare unità di misura del raster in uscita come unità georeferenziate 4. Impostare larghezza/risoluzione orizzontale a 15,000000
      3. Impostare altezza/risoluzione verticale a 15,000000
      4. Impostare estensione risultato [opzionale] come confine-lazio
      5. In attribuisci un determinato valore nullo alle bande in uscita impostare non impostato cancellando il contenuto della casella che di default (è 0,000000) 8. In rasterizzato salvare il nuovo file come strade-raster
   3. Ripetere l’operazione sopra per gli altri layer: fiumi-lazio, acque-interne-lazio e insediamenti-imperiali , utilizzando gli stessi parametri. Per quest’ultimo cambiare la risoluzione a 30x30m.
   4. Creare un gruppo di layer chiamato Step-2 e includervi tutti i raster creati in questo passaggio
4. Creare un unico raster per l’idrografia

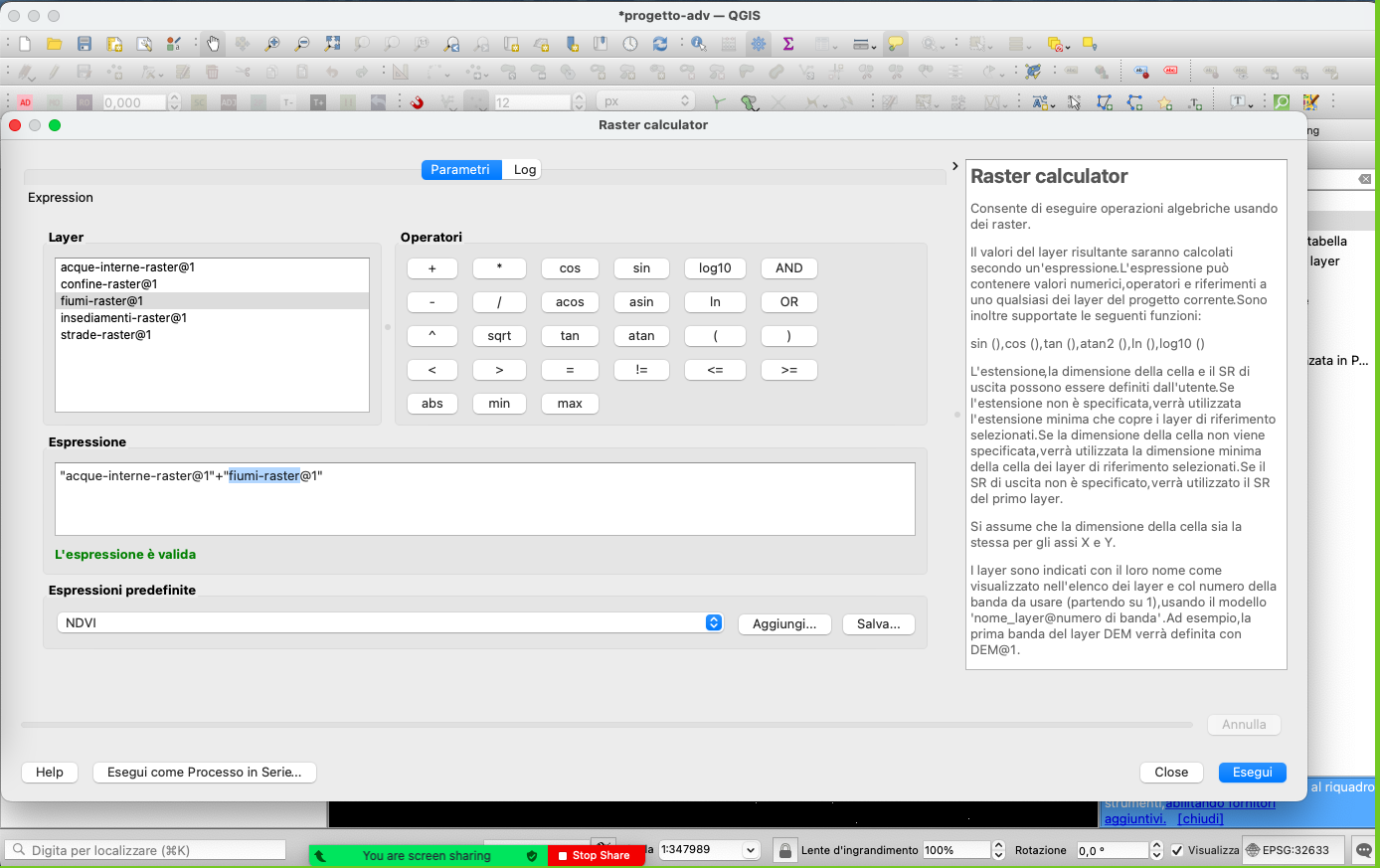

   1. Cercare e aprire nel panello processing Calcolatore raster (sotto GDAL > Raster miscellanea)
   2. Inserire l’espressione: "acque-interne-raster@1" + "fiumi-raster@1"
   3. Utilizzare confine-raster come layer di riferimento
   4. Salvare il file come idrografia-3-valori Il raster in uscita e cioè raster_idrografia avrà valore 1 nei pixel dove è presente un corso d’acqua.
      Importante: le aree in cui si trovano sia corsi d’acqua (fiumi) che laghi avranno invece valore 2. Per correggere questo errore e riportare tutte le aree con laghi e fiumi al valore 1 seguire il prossimo step:
5. Eliminare valore 2 e sostituirlo con 1 nel layer idrografia-3-valori
   1. Aprire nuovamente il Calcolatore raster
   2. Utilizzare la seguente espressione: "idrografia-3-valori@1" > 0
   3. Salvare il file come idrografia-raster
6. Creare un gruppo di layer chiamato Step-3 e includervi tutti i raster creati in questo passaggio
7. Analisi di prossimità (distanza raster)

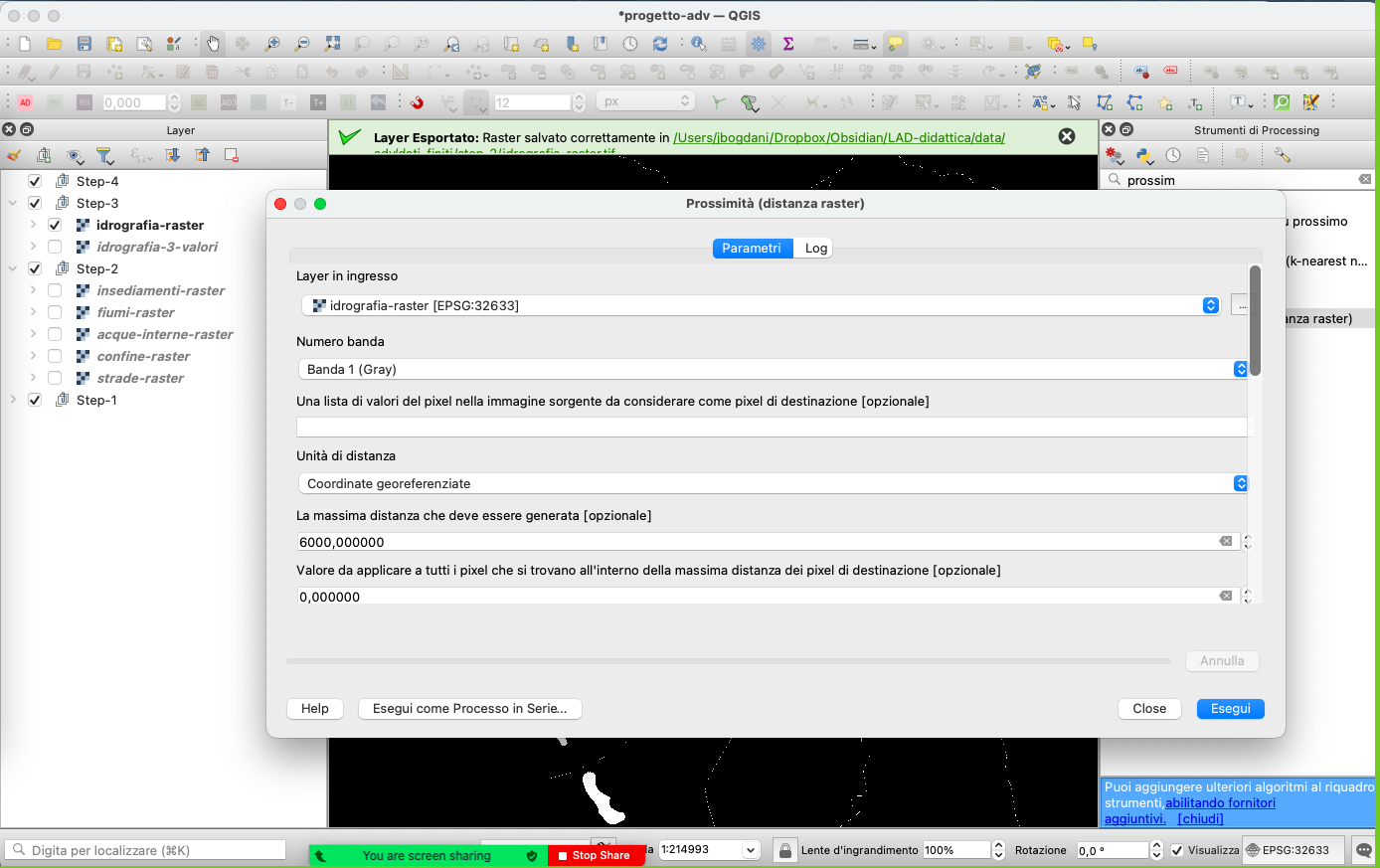

   1. Aprire lo strumento Prossimità (distanza raster) (sotto GDAL > Analisi raster)
   2. In layer di ingresso selezionare strade-raster
   3. Come unità di distanza impostare unità georeferenziate
   4. Impostare come massima distanza che deve essere generata il valore 6000 (= 6km)
   5. Impostare valore Nodata a non impostato
   6. Salvare il file come strade-prossimita
   7. Aprire il pannello dello stile dei layer
   8. In gradiente colore impostare come valore massimo (max) 6000
   9. Ripetere le stesse operazioni per i layer idrografia-raster e insediamenti-raster
8. Ricalssificazione strade, definendo tre classi, rispettivamente:
   • 100 che raccoglie le aree fino a 1km di distanza,
   • 50 che raccoglie le aree tra 1km e 5 km e
   • 10 che raccoglie le aree distanti più di 6km.

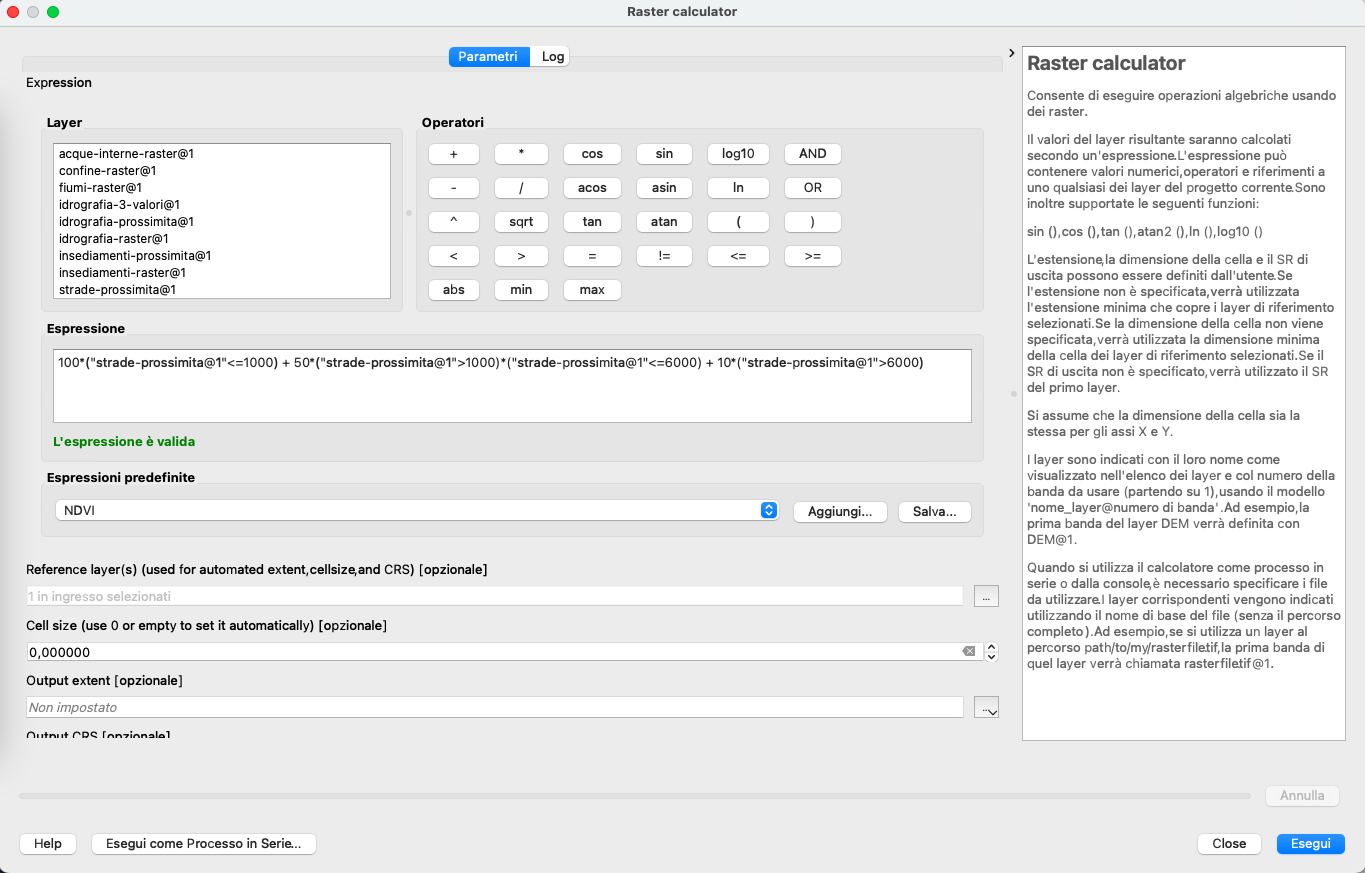

     1. Aprire il calcolatore dei raster
     2. Inserire la seguente espressione:
        100*("strade-prossimita@1"<=1000) + 50*("strade-prossimita@1">1000)*("strade-prossimita@1"<=6000) + 10*("strade-prossimita@1">6000)
     3. In Referencelayer(s) selezionare confine-lazio
     4. Salvare il file come strade-riclassificato
9. Riclassificazione acque, definendo tre classi, rispettivamente:
   • 100 che raccoglie le aree oltre i 6km di distanza,
   • 50 che raccoglie le aree tra 1km e 6 km e
   • 10 che raccoglie le aree distanti meno di 1km.
     1. Aprire il calcolatore dei raster
     2. Inserire la seguente espressione:
        100*("idrografia-prossimita@1">6000) + 50*("idrografia-prossimita@1">1000) * ("idrografia-prossimita@1"<=6000) + 10*("idrografia-prossimita@1"<1000)
     3. In Referencelayer(s) selezionare confine-lazio
     4. Salvare il file come idrografia-riclassificato
10. Riclassificare gli insediamenti, definendo tre classi, rispettivamente:
    • 100 che raccoglie le aree oltre i 6km di distanza,
    • 50 che raccoglie le aree tra 1km e 6 km e
    • 10 che raccoglie le aree distanti meno di 1km.

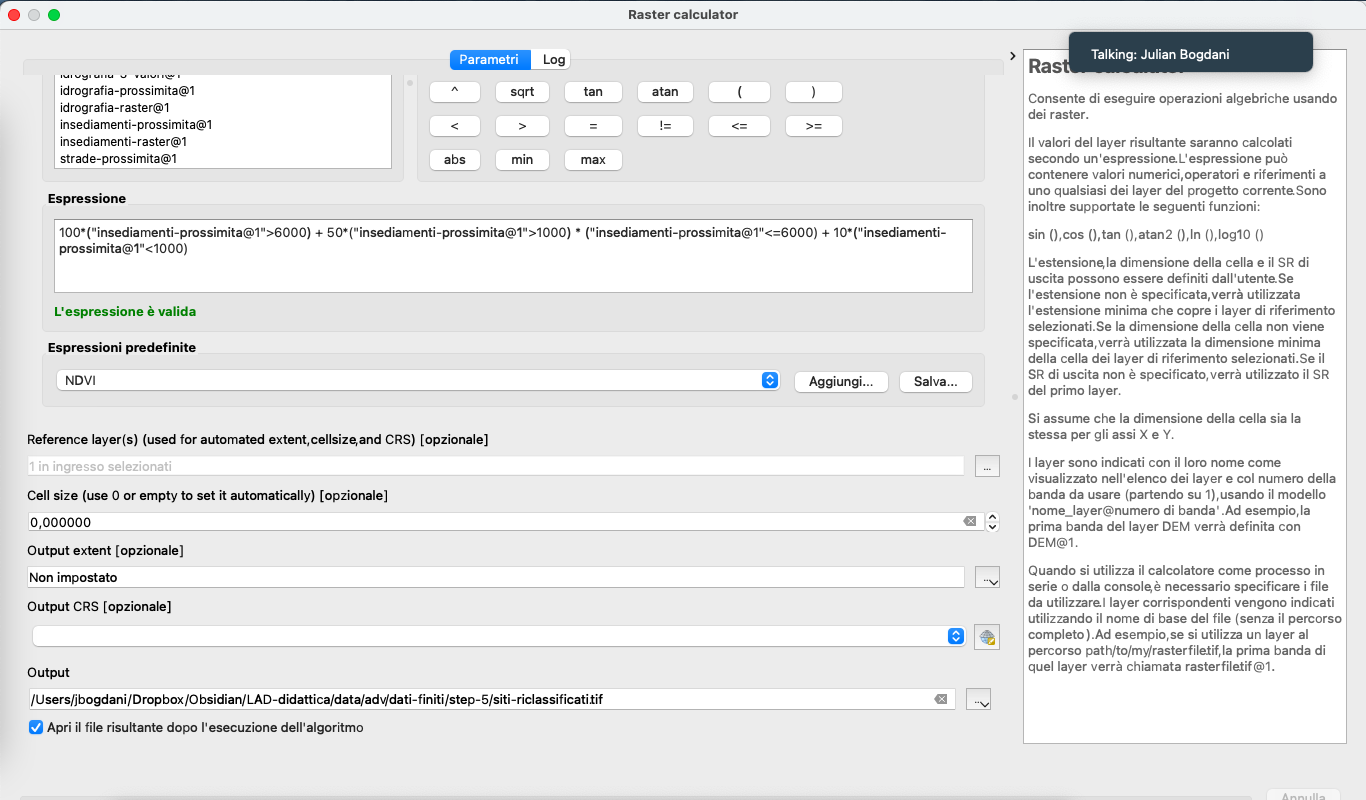

      1. Aprire il calcolatore dei raster
      2. Inserire la seguente espressione:
         100*("insediamenti-prossimita@1">6000) + 50*("insediamenti-prossimita@1">1000) * ("insediamenti-prossimita@1"<=6000) + 10*("insediamenti-prossimita@1"<1000)
      3. In Referencelayer(s) selezionare confine-lazio
      4. Salvare il file come insediamenti-riclassificato
11. Analisi finale
    1. Aprire il calcolatore dei raster
    2. Inserire la seguente espressione:
       ("strade-riclassificate@1" + "idrografia-riclassificata@1")*("insediamenti-riclassificati@1" != 1 ) * "confine-raster@1"
    3. In Referencelayer(s) selezionare confine-lazio
    4. 1. salvare il file come overlay
12. Impostare simbologia banda singola falso colore
    • Aprire le proprietà del layer
    • In tipo di visualizzazione impostare banda singola falso colore
    • Classificare
